Accessori Valvole


Questa tipologia di accessori dedicati alle valvole pneumatiche comprende gli attuatori, le elettrovalvole e i box di fine corsa.

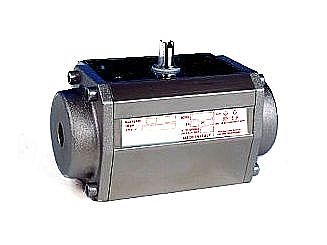

Attuatori serie ossidazione anodica

Trattamento corpo: ossidazione anodica dura; spessore 50 micron.
Trattamento coperchi: fosfo-cromatazione + verniciatura; spessore 60-80 micron poliestere.

GALLERY PRODOTTO

Attuatore serie ossidazione anodica

Attuatore serie ossidazione anodica

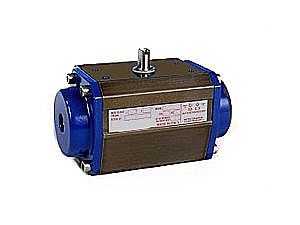

Attuatore serie PTFE

TFTF
Trattamento corpo: 50 micron anodizzazione dura + 15 micron PTFE
Trattamento coperchi: 15 micron anodizzazione + 15 micron PTFE.

GALLERY PRODOTTO

Attuatori serie PTFE

Attuatori serie PTFE


Attuatore serie con rivestimento in NICHEL

Disponibile in due versioni:

NN
Trattamento corpo: nichelatura chimica ad alto fosforo, spessore 20 micron
Trattamento coperchi: nichelatura chimica ad alto fosforo, spessore 20 micron

NV
Trattamento corpo: nichelatura chimica ad alto fosforo, spessore 20 micron
Trattamento coperchi: fosfo-cromatazione e verniciatura; spessore: 60-80 micron poliestere

GALLERY PRODOTTO

Attuatore serie con rivestimento in NICHEL

Attuatore serie con rivestimento in NICHEL

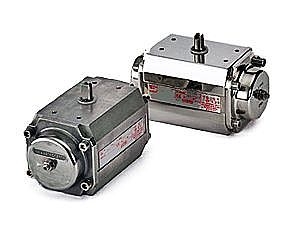

Attuatori serie INOX

Presentiamo la nuova linea di attuatori pneumatici in acciaio INOX, espressamente progettati per ambienti corrosivi o per applicazioni sanitarie. In particolare per il corpo è stato utilizzato Acciaio INOX forgiato di alta qualità: A182 - F 316 - EN 10088/3 - 1.4401.

Campi di applicazione generici:
- Industria Alimentare
- Settore Farmaceutico
- Settore Sanitario
- Settore Cosmetico
- Enologia
- Ambiente Marino ed impianti in mare aperto
- Ambienti Corrosivi in genere
Piena conformità alle specifiche ISO 5211 e DIN 3337, per facile montaggio di valvole.
Interfaccia di connessione per alimentazione aria di tipo NAMUR, per facile montaggio di elettrovalvole solenoidi.
OPTIONAL
- Superficie lucidata a specchio, particolarmente indicata per applicazioni nei settori alimentare, farmaceutico e sanitario..

GALLERY PRODOTTO

Attuatori serie INOX

Attuatori serie INOX

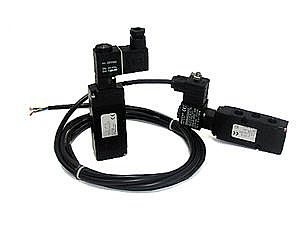

Valvole elettropiloti

Caratteristiche generali

Le elettrovalvole di asservimento per le valvole pneumatiche proposte dalla Craind Impianti assicurano lunga durata di servizio e praticità di istallazione e servizio. Le connessioni a norme NAMUR consentono il montaggio diretto a bordo valvola. Vengono realizzate in esecuzione IP 65 o norme ATEX per l'impiego in zone pericolose. Facile conversione da 3 a 5 vie mediante il diverso posizionamento del relativo dispositivo.

GALLERY PRODOTTO

Valvole elettropiloti

Valvole elettropiloti

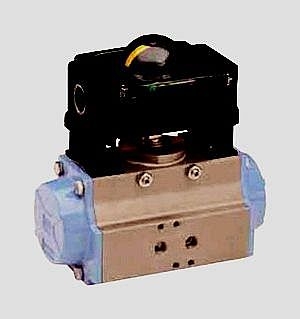

Box fine corsa

Caratteristiche generali
- Indicatore:
Indicatore di posizione tridimensionale.
- Regolazione delle camme:
La regolazione delle camme è di tipo micrometrico ottenuta per mezzo di un accoppiamento mille-righe. La posizione delle camme è assicurata da una molla che ne impedisce lo spostamento accidentale. La regolazione viene effettuata senza l'ausilio di alcun attrezzo.
- Morsettiera multipla:
La scheda è provviststa di una morsettiera a 9 contatti, compresi quelli per una eventuale elettrovalvola esterna.
- Doppia connessione:
La scatola è provvista di due connessioni filettate PG13,5.
- Coperchio:
Il coperchio viene posizionato correttamente sulla scatola grazie a due punti di centraggio. Le viti di fissaggio rimangono nella loro sede in modo che non vengano perse una volta aperto il Box.
- Scheda elettrica:
Le schede elettriche sono state studiate in modo tale che siano tutte intercambiabili e facilmente sostituibili senza dover smontare lo stelo.
- Castelletto:
Il castelletto è stato progettato per un immediato montaggio sugli attuatori pneumatici, in accordo alle normative VDl / VDE 3845 NAMUR.
- Protezione:
Grado di protezione IP65 a richiesta IP66.



GALLERY PRODOTTO

Box fine corsa

Box fine corsa

ALLEGATI

Caratteristiche tecniche

Caratteristiche tecniche

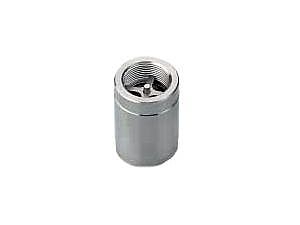

Valvole di ritegno

Materiale: AISI 316L Diametri: da 1/4'' a 2'' Attacco: gas femmina.



GALLERY PRODOTTO

Valvola di ritegno

Valvola di ritegno


Valvole di ritegno Wafer

La versatilità di impiego dei pannelli di controllo e programmazione Craind permette la realizzazione di sistemi di dosaggio idonei a soddisfare le più disparate esigenze. Gli schemi sotto riportati illustrano sinteticamente alcuni degli impianti di dosaggio di più comune realizzazione. I pannelli, nelle loro varie versioni, possono essere dotati di stampanti, sonde esterne, sezioni di potenza, separatori a sicurezza intrinseca (per aree pericolose), uscite analogiche e digitali, uscite RS 232 - 422 - 485 per interfacciamento con PC o PLC. E possono essere realizzati anche in versione ATEX.Caratteristiche tecniche:
- valvola di ritegno a disco tipo Wafer
- corpo valvola, disco e molla in acciaio Inox AISI 316
- montaggio tra flange DIN PN16/40 e ANSI 150
- pressione nominale di esercizio: 40 bar
- installazione: orizzontale, verticale o inclinata.



GALLERY PRODOTTO

Valvole di ritegno Wafer

Valvole di ritegno Wafer
