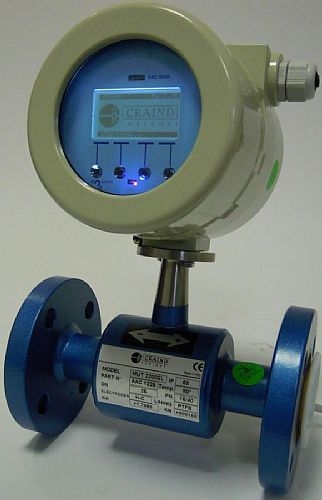

BRIDE KMU 20

Cette série de capteur introduit une rangeabilité de plus de 1:1000 sans logiciel de linéarisation. Ce type de performance permet de faire des mesures plus précises sur une large gamme de débits et permet d'enregistrer des débits très faibles qui auraient été réinitialisés en raison d'une coupure du convertisseur.

Leur fonctionnement est basé sur le principe de Faraday, il provoque une rotation du plan de polarisation qui est linéairement proportionnel au composant du champ magnétique dans la direction de propagation. Formellement, il s'agit d'un cas particulier de gyro électromagnétisme obtenu lorsque la permittivité diélectrique du tenseur est diagonale. Dans ce cas, le tuyau passant est fabriqué en acier inox AISI 304 et il est équipé d'un boîtier en acier (carbone ou Inox), il dispose de deux bobines installées sur le bas et sur la partie supérieure ; la gamme magnétique générée par le courant électrique qui passe à travers les bobines, induit une différence de potentiel dans les électrodes proportionnellement à l'écoulement.

Dans le but de mesurer ce potentiel qui a des valeurs si faibles, l'intérieur du tube de mesure est isolé électriquement, de sorte que le liquide de traitement n'entre jamais en contact, soit avec le matériau dont le tuyau est composé ou soit avec le matériau qui compose les brides. Le convertisseur utilisé crée du courant qui alimente les bobines, obtient la différence de potentiel des électrodes, élabore le signal utile pour calculer le débit et il gère la communication externe.

Le capteur entier, lorsqu'il est installé dans une version séparée, a un indice de protection IP 68 permettant une immersion permanente dans l'eau à une profondeur de 1,5 mètre, grâce à une structure en tôle d'acier soudée qui contient des bobines et des électrodes.
